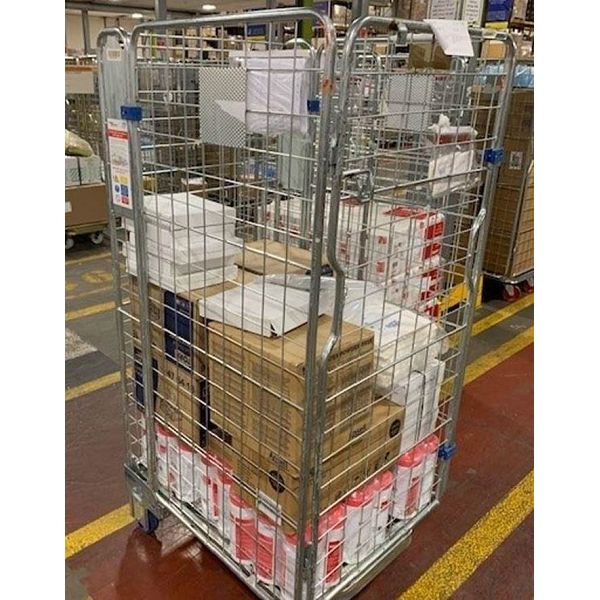

A tekercstartályokat használjákraktári tárolás, kiskereskedelmi utánpótlás, disztribúció, komissiózás és belső anyagmozgatás. Nap mint nap tolják a raktár emeletein, megrakodják kartonokkal vagy termékekkel, a hátsó helyiségekben parkolnak, és néha összecsukják a visszaszállításhoz. A karbantartási munka nem bonyolult, de ki kell terjednie a ténylegesen terhelő részekre:acélváz, hálós panelek, talp, görgők, kilincsek, ajtók, összecsukható illesztések és felületkezelés.

A SUVA görgős konténercsaládja acélszerkezetet, négy görgőt két forgó kerékkel, valamint olyan opciókat használ, mint az összecsukható ajtók, egymásra rakható kialakítások és különböző felületkezelések. Közzétett karbantartási ajánlásai kifejezetten a rendszeres tisztítást, keréktisztítást, szerkezeti ellenőrzést, a fogantyú és összecsukható mechanizmus ellenőrzését, a kerékkenést és a kopott kerekek időbeni cseréjét írják elő.

1. Miért fontos a görgős konténer karbantartása?

A tekercstartály általában igényes környezetben működik:

• Gyakori be- és kirakodás
• Ismételt tolás és forgatás
• Érintkezés betonnal vagy egyenetlen padlóval
• Por és csomagolási törmelék a kerekek körül
• Alkalmanként ütközés az állványokkal és ajtókkal szemben
• Hosszú tárolási idő
• Ismételt hajtás összecsukható modellekhez

A SUVA görgős konténerketrecénél a szabványos konstrukció acél, általános mérettartományban850 × 670 × 1750 mm és 1100 × 800 × 1700 mm között, görgő opciókΦ100–Φ120 mm, és a konfigurációnként változó terhelési kapacitások.

Ez azt jelenti, hogy a karbantartást a tényleges modellen és a munkakörülményeken kell alapulnia, nem pedig minden ketrechez egy ütemezést.

2. Görgős tartály karbantartási ellenőrzőlista

A pontos intervallumot le kell rövidíteni a hűtőházban, kültéri szállításban, nagyfrekvenciás elosztásban vagy nagy terhelésű alkalmazásokban használt ketreceknél.

3. Napi ellenőrzés használat előtt

Mielőtt egy tekercstartályt üzembe helyezne, tekintse át gyorsan a főbb működő alkatrészeket.

Ellenőrzés:

• Mind a négy kerék megvan?
• Szabadon forognak a kerekek?
• Tekeredett valami a kerék köré?
• A keret láthatóan meggörbült?
• Sérültek a hálós panelek?
• Stabil az alap?
• Biztonságos a fogantyú?
• Az ajtó megfelelően záródik?
• Az összecsukható mechanizmus megfelelően reteszelődik?

Ez nagyon kevés időt vesz igénybe, és megakadályozhatja, hogy egy sérült ketrec bejusson a raktári áramlásba.

4. A tekercstartály tisztítása

A SUVA rendszeres tisztítást javasol, különösen használat utánpor, szennyeződés és maradványoka bukóketrecből. A közzétett karbantartási útmutatóban a fémfelület tisztításához szappanos vizet vagy tisztítószert ajánlanak.

Alapvető tisztítási eljárás

1. Távolítsa el a termékeket

Tisztítás előtt ürítse ki a tekercstartályt.

2. Távolítsa el a laza törmeléket

Lesöpör:

• Karton darabok
• Műanyag fólia
• Por
• Címkék
• Szalag
• Termékmaradék

3. Mossa le az acélfelületet

Használjon vizet megfelelő szappannal vagy mosószerrel.

4. Öblítse le

Távolítsa el a maradék mosószert.

5. Száraz

Hagyja megszáradni a ketrecet hosszú távú tárolás előtt.

Horganyzott vagy bevonatos termékek esetén kerülje az agresszív vegyszereket, amelyek megtámadhatják a felületkezelést.

5. A görgők tisztítása

A kerekek gyakran több figyelmet igényelnek, mint a váz.

A SUVA kifejezetten azt javasolja, hogy a kerekeket tartsa szabadontörmelék, zsír és egyéb anyagok.

Vizsgálja meg a következőket:

• Haj
• Műanyag fólia
• Húr
• Szalag
• Karton
• Piszok
• Zsír felhalmozódás
• Kis kövek

Egyszerű eljárás

Fordítsa a ketrecet biztonságos karbantartási helyzetbe, vagy rögzítse megfelelően.

• Távolítsa el a törmeléket a kerékről.
• Ellenőrizze a kerék felületét.
• Forgassa el a kereket kézzel.
• Ellenőrizze a forgatás funkciót.
• Ellenőrizze a rögzítést.

Ne engedje, hogy a dolgozók egy erősen megterhelt ketrec alá nyúljanak a görgő tisztításához.

6. Görgő kerék ellenőrzése

A SUVA bukóketrec kialakítása négy kopásálló görgőt használ, általában együttkét forgó kerék, opcionális görgőátmérőkkel aΦ100–Φ120 mmhatótávolság.

Ellenőrizze az egyes kerekeket:

• Lapos foltok
• Repedések
• Túlzott kopás
• Egyenetlen kopás
• Csapágyzaj
• Kerék lötyögés
• Elfordulási ellenállás
• Laza rögzítés

A kopott kereket nem szabad üzemben hagyni pusztán azért, mert a ketrec még mozoghat.

7. Kerékkenés

A SUVA azt javasolja, hogy a kerekeket kenve tartsa, és megfelelő kenőolajat vagy zsírt használjon a sima gördülés fenntartása érdekében. Azt is javasolja, hogy rendszeresen ellenőrizze a kerekek kopását, és cserélje ki az erősen elhasználódott kerekeket.

A kenésnek a következőkre kell összpontosítania:

• Forgócsapágy
• Kerékcsapágy
• Tengely
• Egyéb, a gyártó által meghatározott mozgási pontok
• Ne alkalmazzon túl sok zsírt.

A túl sok kenőanyag összegyűjtheti a port és a kartonrészecskéket, így vastagabb szennyeződésréteg keletkezik a csapágy körül.

8. Hogyan tudhatjuk meg, hogy mikor kell kerék cserélni

A görgőt általában ki kell cserélni, ha:

• Erős futófelületi kopás
• Reccsenés
• Lapos foltok
• A kerék deformációja
• Csapágy meghibásodás
• Túlzott ingadozás
• Rendellenes zaj
• Nehéz forgás
• Sérült rögzítés
• Egyenetlen mozgás

A SUVA saját karbantartási útmutatója szerint a súlyosan elhasználódott kerekeket időben ki kell cserélni.

A több száz ketrecből álló flotta esetében jobb, ha raktáron tartjuk a cseregörgőket, mintsem a meghibásodásra várni.

9. Ellenőrizze a kerék rögzítését

Egy kerék kopottnak tűnhet, ha a valódi probléma a laza rögzítés.

Ellenőrzés:

• Rögzítőcsavarok
• Diófélék
• zárójelek
• Hegesztett rögzítési pontok
• Kerékbeállítás
• Elforgatható hézag

Tolja előre és hátra az üres ketrecet.

Ha erősen húzódik az egyik oldalon, ellenőrizze a kerék beállítását és a görgő állapotát.

10. Acélváz ellenőrzése

Az acélvázat rendszeresen ellenőrizni kell:

• Hajlítás
• Repedések
• Törött hegesztési varratok
• Laza ízületek
• Ütéskárosodás
• Rozsda
• Torzítás

A SUVA úgy írja le a görgős konténerketrecét, mint egy nagy szilárdságú acélszerkezetet, amelyet napi használatra és nagy nyomásra terveztek.

Azonban még egy erős keret is megsérülhet a targoncákkal, rakodóállványokkal, állványokkal vagy ajtókeretekkel történő ismételt ütközésekkel.

11. Ellenőrizze a hálós paneleket

Vizsgálja meg a hálót:

• Törött vezetékek
• Laza hegesztési varratok
• Hajlított szakaszok
• Nyitott hegesztési pontok
• Éles vezetékvégek
• Nagy hézagok
• Korrózió

A kis sérült hálórészt meg kell javítani, mielőtt nagyobb nyílás lesz belőle.

Kisméretű kartondobozokat szállító ketreceknél a sérült hálónyílás miatt a termékek kieshetnek mozgás közben.

12. Az alap és az alsó keret karbantartása

Az alap hordozza a terhet, és a súly nagy részét a görgőkre adja át.

Ellenőrzés:

• Az alapkeret egyenessége
• Hegesztések
• Merevítő rudak
• Felületi korrózió
• Laza alkatrészek
• Deformáció a görgőtartók körül

Nagy terhelésű ketrec esetén gyakrabban ellenőrizze az alapot, mint az oldalsó paneleket.

A SUVA modellenként változó terhelési kapacitásokat tesz közzé, beleértve500-1000 kgrészletes bukóketrec konfigurációjához és szélesebb specifikációihoz200-1500 kg.

A karbantartó személyzetnek ismernie kell az egyes modellek névleges kapacitását, ahelyett, hogy az összes tekercstartályt cserélhetőként kezelné.

13. Ne lépje túl a névleges terhelést

A túlterhelés többet érint, mint a keretet.

Növelheti:

• Görgő kopás
• Csapágyterhelés
• A kerék deformációja
• Alapváz feszültség
• Hegesztési feszültség
• Fordulási ellenállás
• Féktávolság, ahol a fékek fel vannak szerelve

Ha a ketrec meghatározott munkaterhelésre van méretezve, akkor ezt az értéket működési határként kell kezelni.

Ne növelje a terhelést egyszerűen azért, mert a ketrec szerkezetileg erősnek tűnik.

14. Ajtókarbantartás

A SUVA bukóketreceket kínálzárható és összecsukható ajtóka be- és kirakodás megkönnyítése érdekében.

Ellenőrzés:

• Az ajtó igazítása
• Zsanérok
• Pins
• Zár
• Fogantyú
• Záró erő
• Nyitási mozgás

Az ajtónak túlzott erő nélkül kell nyílnia és zárnia.

Ha az ajtó dörzsölni kezd a kerethez, a zsanér beállítása előtt ellenőrizze, hogy a ketrec nem deformálódott-e.

15. Összecsukható szerkezet karbantartása

Az összecsukható tekercstartályok további karbantartási lépést igényelnek.

A SUVA összecsukható kialakításokat ír le, amelyek tárolás és szállítás céljából összecsukhatók, így csökkentve a helyigényt, ha a ketrec nincs megrakva.

Vizsgálja meg:

• Zsanérok
• Pins
• Összecsukható ízületek
• Zárópontok
• Ajtó mechanizmus
• Keret igazítás

Teszt

Kibontás → Lezárás → Betöltés → Áthelyezés → Kirakás → Feloldás → Hajtás

Ha az összecsukható mechanizmus megmerevedik, ne erőltesse. Először ellenőrizze, hogy nincsenek-e meggörbült alkatrészek, nem gyűlt-e fel szennyeződés vagy sérült-e a csuklópánt részei.

16. Fogantyú ellenőrzése

A fogantyú ismételt lökésnek és húzásnak van kitéve.

Ellenőrzés:

• Hegesztések
• Fogantyúcső
• Kapcsolódási pontok
• Felületi állapot
• Mozgás
• Deformáció

A meglazult fogantyút meg kell javítani, mielőtt a ketrec újra üzembe kerül.

Ne használjon sérült fogantyút emelési pontként, kivéve, ha a terméket kifejezetten erre a célra tervezték.

17. Felületkezelés karbantartása

A SUVA számos felületkezelést kínál, többek közöttporfestés, krómozás, horganyzás és cink-oxid.

A karbantartási módszernek meg kell egyeznie a befejezéssel.

Porszórt bevonattal

Ellenőrizze a következőket:

• Karcolások
• Hámlás
• Csupasz acél
• Ütéskárosodás
• Rozsda a bevonat alatt

Galvanizált

Ellenőrizze a következőket:

• Fehér korróziós lerakódások
• Karcolások
• Látható acél
• Erős rozsda

Bevont felületek

Ellenőrizze a következőket:

• Hámlás
• Elszíneződés
• Korrózió
• Sérült területek

18. Rozsdavizsgálat

Különös figyelmet kell fordítani a következőkre:

• Hegesztések
• Sarkok
• Alsó keret
• Görgő rögzítési pontok
• Karcos területek
• Ajtópántok
• Összecsukható ízületek

Ha a rozsda csak felületes, tisztítsa meg és kezelje az érintett területet a bevonat gyártójának ajánlása szerint.

Ha a korrózió csökkentette az acélmetszetet vagy befolyásolta a szerkezeti hegesztést, cserélje ki vagy szakszerűen javítsa meg az alkatrészt.

19. Tárolási feltételek

A SUVA bukóketrecei egymásra rakható és összehajtható kialakításúak, hogy tárolóhelyet takarítsanak meg.

Hosszú távú tároláshoz:

• Tartsa a ketreceket száraz helyen.
• Kerülje az álló vizet.
• Tartsa távol őket a korrozív vegyszerektől.
• Ne helyezzen túl nagy súlyt az összehajtott ketrecekre.
• Az összehajtott ketreceket biztonságosan tárolja.
• Kerülje a vészkijáratok blokkolását.
• Tartsa tisztán a görgős területeket.

Kültéri tárolás esetén a felületkezeléstől függően további időjárás elleni védelemre lehet szükség.

20. Hajtogatott tekercstartályok karbantartása

Amikor a ketrec össze van hajtva, ellenőrizze:

• Csuklópontok
• Kapcsolattartási pontok
• Záró mechanizmus
• Görgő helyzet
• Keret nyomási pontok
• Egymással érintkező bevonatos felületek

Ne helyezzen több ketrecet egymásra, mint amennyit a gyártó ajánlott.

Az összehajtott konfigurációnak stabilnak kell maradnia, és nem szabad túlzott nyomást gyakorolnia a hálópanelekre vagy az összecsukható illesztésekre.

21. Karbantartás szupermarketekben

Szupermarketben történő felhasználás esetén a tekercstartályokat gyakran mozgatják a következők között:

Fogadó terület → Háttér → Eladási szint → Üres ketrec tároló

A fő karbantartási problémák általában a következők:

• Kerék szennyeződés
• Karton törmelék
• Az ajtó sérülése
• Kezelje a sérülést
• Felületi karcolások
• Túlterhelés
• Gyakori hatások

A szupermarket gyakorlati rutinja:

• Napi:kerekek + látható sérülések
• Heti:keret + ajtó + kilincs
• Havi:görgő rögzítés + összecsukható mechanizmus + felület
• Negyedévenként:részletes szerkezeti vizsgálat

22. Karbantartás az elosztó központokban

Az elosztóközpontok általában gyakrabban teszik ki a tekercses tartályokat.

Fordítson nagyobb figyelmet:

• Görgő kopás
• Kerékcsapágyak
• Alapváz deformáció
• Hegesztések
• Targonca ütközés
• Dokkoló behatások betöltése
• Maximális terhelés

Ha a ketrecek folyamatosan, több műszakban működnek, az ellenőrzés gyakoriságát növelni kell.

23. Karbantartás nagy terhelésű alkalmazásokhoz

Nagy terhelésű modellek esetén először ellenőrizze a következőket:

• Alapkeret
• Görgőtartók
• Kerékcsapágyak
• Fő hegesztési varratok
• Oldalkeret igazítás
• Ajtópántok
• Ne várja meg a látható deformációt.

A nehéz árukat folyamatosan szállító ketrecnek karbantartási nyilvántartással kell rendelkeznie, amely a következőket tartalmazza:

Dátum

• Betöltési kategória
• Kerék állapota
• Keret állapota
• Javítási előzmények
• Cserealkatrészek

24. Görgős tartály karbantartási gyakorisága

Minden nap

• Távolítsa el a törmeléket a kerekekről
• Ellenőrizze a látható sérüléseket
• Ellenőrizze a kerék forgását
• Ellenőrizze az ajtó működését
• Ellenőrizze a keret nyilvánvaló deformációját

Minden héten

• Vizsgálja meg a hegesztéseket
• Vizsgálja meg a hálót
• Ellenőrizze a fogantyút
• Ellenőrizze a bázist
• Ellenőrizze az összecsukható mechanizmust
• Ellenőrizze a görgő rögzítését

Minden hónapban

• Tisztítsa meg alaposan
• Kenje meg a megfelelő mozgó alkatrészeket
• Vizsgálja meg a kerék kopását
• Vizsgálja meg a bevonatot
• Ellenőrizze a rozsdát
• Ellenőrizze a zsanérokat és a zárakat

3-6 havonta

• Részletes szerkezeti vizsgálat
• Görgő állapotfelmérése
• Terheléssel kapcsolatos ellenőrzés
• Tekintse át a javítási jegyzőkönyveket
• Cserélje ki a kopott alkatrészeket

A nagy igénybevételt jelentő környezetek rövidebb időközöket igényelhetnek.

25. Roll Container Maintenance Record

Egy egyszerű karbantartási lap használható minden ketrechez vagy flotta tételhez.

Nagyméretű kiskereskedelmi műveletek esetén az egyes ketrecekhez vagy ketreces tételekhez azonosító szám hozzárendelése megkönnyíti a javítási előzmények kezelését.

26. Gyakori görgős konténer problémák

27. Mikor kell javítani és mikor kell cserélni

Nem minden hiba esetén szükséges új tekercstartály.

Általában javítható

• Apró bevonat karcolások
• Cserélhető görgő
• Laza rögzítő
• Kisebb ajtóbeállítás
• Cserélhető zsanér
• Kisebb háló sérülés

Részletes értékelést igényel

• Hajlított alap
• Törött szerkezeti hegesztés
• A keret súlyos deformációja
• Repedt görgőtartó
• Jelentős korrózió
• Ismételt hajtási kötési hiba

Ha a fő keret elvesztette szerkezeti integritását, a folyamatos javítás többe kerülhet, mint a csere, és biztonsági kockázatot jelenthet.

28. Raktáron tartandó cserealkatrészek

Nagy tekercses konténeres flottával rendelkező szupermarketben vagy elosztóközpontban tartsa elérhetővé a gyakran használt alkatrészeket:

• Görgők
• Csapágyak
• Keréktengelyek
• Anyák és csavarok
• Ajtópántok
• Zár alkatrészek
• Összecsukható csapok
• Fogantyúk
• Hálójavító alkatrészek
• Javító bevonóanyagok

A SUVA tekercstartály-konfigurációi különböző görgőméreteket használnak, és testreszabhatók, ezért a cserealkatrészeket hozzá kell igazítani apontos ketrecmodell és görgő specifikáció, ahelyett, hogy csak a megjelenés alapján rendelnék.

29. Görgős tartály karbantartási biztonsága

Karbantartás előtt:

• Ürítse ki a ketrecet.
• Helyezze át egy vízszintes karbantartási területre.
• Megakadályozza a váratlan mozgást.
• Használjon megfelelő PPE-t.
• Ne dolgozzon támaszték nélküli megterhelt ketrec alatt.
• Használjon megfelelő eszközöket a görgő eltávolításához.
• Tartsa a cserealkatrészeket az eredeti kialakítással kompatibilisen.

Nehéz ketreceknél a görgő- vagy alapjavítás során kétszemélyes kezelésre vagy megfelelő emelőeszközre lehet szükség.

30. SUVA görgős konténer karbantartási ellenőrzőlista

Közvetlenül a SUVA közzétett bukóketrec karbantartási információi alapján az alapvető rutin a következő:

Tisztítás

☐ Rendszeresen tisztítsa meg a bukóketrecet
☐ Távolítsa el a port és a szennyeződéseket
☐ Használjon vizet és szappant/mosószert a fémfelületeken
☐ Tisztítsa meg a kerekeket

Szerkezet

☐ Ellenőrizze a keretet
☐ Ellenőrizze a csatlakozó alkatrészeket
☐ Keresse a laza alkatrészeket
☐ Keresse a sérülést
☐ Ellenőrizze a rozsdát

Fogantyú és összecsukható

☐ Ellenőrizze a fogantyút
☐ Ellenőrizze az összecsukás működését
☐ Győződjön meg arról, hogy a mechanizmus nem ragad be
☐ Győződjön meg arról, hogy a ketrec megfelelően ki tud nyílni

Kerekek

☐ Tartsa tisztán a kerekeket
☐ Szükség szerint kenje meg
☐ Ellenőrizze a kerekek kopását
☐ Cserélje ki az erősen kopott kerekeket

Ezeket a pontokat a SUVA bukóketrec-karbantartással foglalkozó fejezete kifejezetten tartalmazza.

31. Görgős konténer karbantartási ellenőrzőlista vásárlók számára

A tekercstartályok vásárlásakor a karbantartást is figyelembe kell vennia rendelés leadása előtt.

Kérdezze meg a gyártót:

• Milyen méretű görgők állnak rendelkezésre?
• Rendelkezésre állnak cseregörgők?
• Egyenként is cserélhetők a kerekek?
• A csapágyak cserélhetők?
• Milyen kenési pontokat biztosítanak?
• Az ajtópántok cserélhetők?
• Az összecsukható csapok külön kaphatók?
• Javíthatók a sérült hálós panelek?
• Milyen felületkezelést alkalmaznak?
• Mi az ajánlott tisztítási módszer?
• Mi a jótállási idő?
• Rendelkezésre állnak-e alkatrészek az eredeti rendelés után?

A SUVA listák testreszabásátszín, logó és csomagolás, valamint görgős opciók és egyéb bukóketrec konfigurációk, így ezek az adatok belekerülhetnek az eredeti beszerzési specifikációba.

32. A SUVA tekercses konténerek javasolt karbantartási ütemterve

Egy tipikus szupermarketben vagy raktárban ez egy praktikus kezdési ütemterv:

A nagyfrekvenciás logisztikai műveleteknél helyezze át a havi ellenőrzést egy gyakoribb ciklusra.

33. Az utolsó tekercs tartály karbantartási ellenőrző listája

Keret

☐ Nincs repedés
☐ Nincs komoly deformáció
☐ A hegesztések épek
☐ A csatlakozások szorosak

Háló

☐ Nincs vezetékszakadás
☐ Nincsenek éles kiemelkedések
☐ Nincs jelentősebb deformáció

Bázis

☐ Lapos
☐ Nincs szerkezeti sérülés
☐ A görgőtartók biztonságosak

Görgők

☐ Tiszta
☐ Sima forgás
☐ Nincs repedés
☐ Nincs túlzott kopás
☐ Megfelelően felszerelve
☐ Szükség esetén kenve

Ajtó

☐ Simán nyílik
☐ Megfelelően záródik
☐ A zár működik

Összecsukható rendszer

☐ Simán összecsukható
☐ Simán kibontakozik
☐ A rögzítési pontok működnek

Felület

☐ Nincsenek komoly karcolások
☐ Nincs szabad acél
☐ Nincs jelentős rozsda

Terhelés

☐ Ismert névleges terhelés
☐ Nincs túlterhelés
☐ Alkalmazásra alkalmas talp és kerekek

34. A legtöbb figyelmet érdemlő karbantartási pontok

A SUVA-stílusú acélhengeres konténerek karbantartása praktikus lehet, ha azokra összpontosítunkelőször négy terület: kerekek, keret, összecsukható/ajtó mechanizmusok és felület állapota.

A kerekek folyamatosan érintkeznek a padlóval, míg a keret és a hegesztési varratok hordozzák a terhelést. Az összecsukható illesztések és ajtók ismétlődő mozgást tapasztalnak, és a karcolások vagy a sérült bevonat korróziós pontokká válhatnak. A SUVA saját karbantartási utasításai ugyanezeket a területeket hangsúlyozzák: rendszeres tisztítás, keréktisztítás, szerkezeti átvizsgálás, fogantyú- és hajtás-mechanizmus-ellenőrzés, kenés és időszerű kerékcsere.

Egy flottaüzemeltető számára a legjobb megközelítés az, ha nem várja meg, amíg egy ketrec meghibásodik.Egy ötperces kerék- és keretellenőrzés használat előtt, egy ütemezett havi ellenőrzéssel kombinálva, általában sokkal kevésbé zavaró, mint a sérült ketrec eltávolítása a raktári áramlásból, miután görgő-, ajtó- vagy keretprobléma alakult ki.
